مقدمة في HP-RTM وعمليات صب الرطب للمركبات

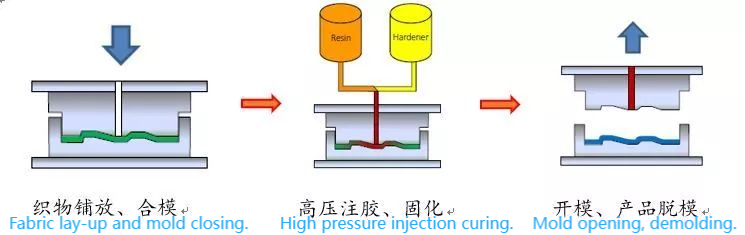

HP-RTM ، قصير ل صب راتنجات الضغط العالي، هي عملية تصنيع تتضمن حقن الراتنج تحت الضغط العالي في قالب ختم الفراغ مسبقًا مع مواد مقوى بالألياف والإدراج المسبق قبل الوضع. تتضمن العملية حشوة تدفق الراتنج ، وتشريب ، وعلاج ، وإلغاء إنتاج منتجات مركبة.

تفسيرات الكلمات الرئيسية:

الضغط العالي:
في سياق HP-RTM ، يشير "الضغط العالي " إلى زيادة ضغط الحقن بشكل كبير مقارنة بـ RTM التقليدية (صب الراتنج). يمكن أن يصل ضغط الحقن في HP-RTM 80 بار. يسمح حقن الضغط العالي بالراتنج بالوصول بسرعة إلى كل ركن من أركان القالب ، مما يتيح محتوى ألياف أعلى وأداء المنتج المحسن. هذا يجعل العملية مناسبة بشكل خاص للمكونات المعقدة على شكلها.

مسبق:
تشير المواد المسبقة التي تم تعزيزها للألياف إلى مواد ألياف مسبقة ومتشددة مسبقًا والتي يتم وضعها في القالب قبل عملية حقن الراتنج.

إدراج مسبق الموضع:
تشير الإدراج إلى المكونات الموضوعة داخل القالب قبل بدء عملية القولبة. هذه الإدراج ، المصنوعة من مواد معدنية أو غير معدنية ، تصبح مضمنة داخل بنية المنتج النهائي وغير قابلة للإزالة. ما إذا كانت الإدراج مطلوبة يعتمد على التصميم الهيكلي للمنتج.

عملية صب HP-RTM هي نسخة محسنة من عملية RTM التقليدية ، مصممة لتحسين كفاءة الإنتاج وأداء المنتج. استنادًا إلى اتجاهات التحسين المختلفة ، تم تطوير عمليات أخرى على أساس RTM لتحقيق المزيد من التطورات. أحد الأمثلة على ذلك HP-CRTM (صب راتنج ضغط الضغط العالي)، وهي عملية مملوكة لشركة HRC.

1. نظرة عامة على عملية HP-CRTM:

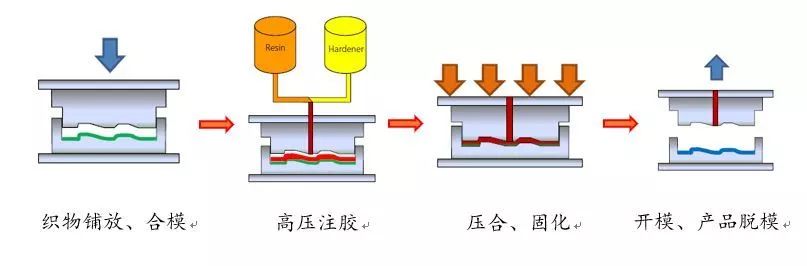

2. في عملية HP-CRTM ، قبل حقن الراتنج ، يتم رفع القالب العلوي بواسطة 0.5 إلى 1 مم، زيادة الفجوة في تجويف القالب المختومة. يسمح هذا التعديل بقنوات راتنج أوسع ، مما يقلل من مقاومة تدفق الراتنج. بمجرد اكتمال حقن الراتنج ، يتم إغلاق القالب بالكامل تحت ضغط عال. خلال هذا الإغلاق ، يتدفق نظام الراتنج تحت ضغط الضغط لملء القالب. يضمن ضغط القولبة السفلي نسبيًا المزايا التالية:

3. الوقاية من تشويه الألياف، الحفاظ على محاذاة الألياف المتسقة.

4. سرعة الحقن العالية، تحسين كفاءة الإنتاج الكلية.

5. تحتفظ هذه العملية بفوائد HP-RTM مع مواجهة تحديات محددة ، مما يوفر أداءً محسّنًا للمكونات المركبة المعقدة.

تعد HP-RTM (صب راتنجات الراتنج عالي الضغط) واحدة من أكثر عمليات التصنيع المركبة استخدامًا على نطاق واسع عبر صناعات متعددة. وتشمل مزاياها انخفاض التكاليف ، ودورات الإنتاج الأقصر ، وقدرة عالية الحجم ، وجودة المنتج المتفوقة (مثل الانتهاء من السطح الممتاز) مقارنة بعمليات RTM التقليدية.

يتم تطبيق هذه العملية على نطاق واسع في الصناعات مثل:

• تصنيع السيارات

• بناء السفن

• تصنيع الطائرات

• الآلات الزراعية

• نقل السكك الحديدية

• توليد طاقة الرياح

• المعدات الرياضية

إن براعة وكفاءة HP-RTM تجعلها حلاً مثاليًا لإنتاج مكونات مركبة عالية الأداء في مجموعة واسعة من التطبيقات.
